帶UVW精密三軸運動的機器視覺模塊

帶UVW精密三軸運動的機器視覺模塊——方案介紹

在手機，平板電腦等智能電子產品的LCD屏生產和安裝工序中，有多個環節需要對模組進行各種貼膜操作，其精度要求高，尤其中對貼膜角度的要求， 最高可達1/100度，是LCD設備性能的關鍵。采用機器視覺技術通過圖像定位 實現自動定位，是最理想的解決方案。蘇州漢基視基于對應用的深入研究設計 出多相機自動LCD貼膜視覺系統，針對大視場，超高精度的要求實現精準對位。 同時，針對LCD行業的質量標準，針對性開發了高精度檢測工具，將自動貼膜 和貼膜質量檢查在一個工位上一次性完成，提高LCD屏生產的效率和品質。

系統功能：

1.定位：定位Pol和LCD的位置，進行貼膜。

2.檢測：貼膜后檢測貼膜精度是否滿足要求。

系統配置：

1.相機：2個USB或網絡接口的數字相機。

2.鏡頭：同軸光鏡頭，倍率:1X-3X。

3.光源：同軸光點光源，側光或底部LED光。

4.軟件：HKSVision。

系統原理：

首先利用系統內置的機械運動平臺，對兩臺相機的位置坐標進行標定，獲得圖像坐標到運動平臺UVW脈沖之間的對應關系。系統運行過程中，通過兩臺相機分別拍攝LCD模組的兩個對角Mark點圖像，經過對Mark點的定位，以及圖像坐標與運動控制坐標之間的數學模型，直接輸出對位后的UVW脈沖運動偏移量。最后將精確對位貼需要的uVW脈沖傳給運控系統，并完成平臺運動和貼膜對位。貼膜完成后，視覺系統會進一步進行檢測，保證對貼膜質量。

LED編帶機——方案介紹

系統配置：

1.相機：1個USB的數字相機。

2.鏡頭：CCTV鏡頭，倍率:1X-3X。

3.光源：環形光。

4.軟件：HKSVision。

產品介紹：

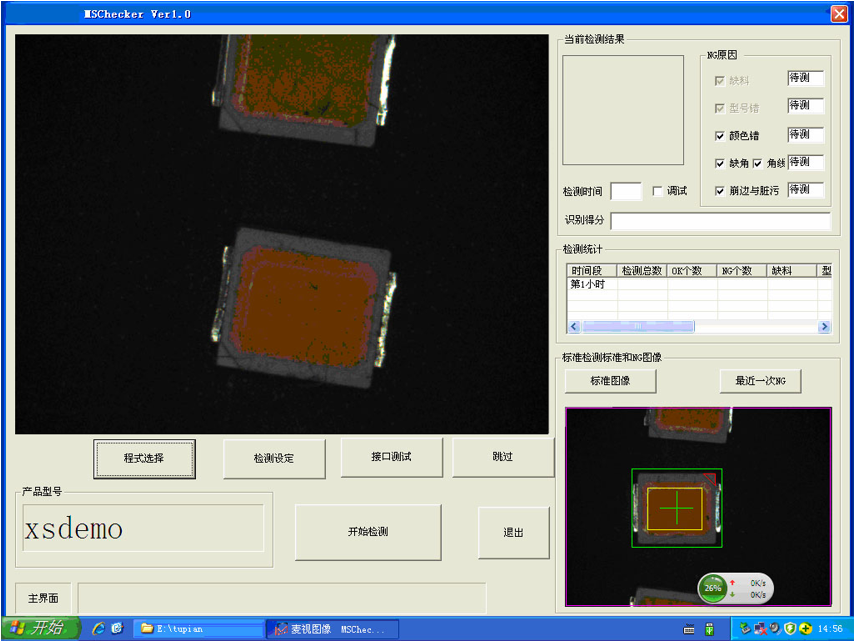

通過對彩色圖像的處理，能識別出LED的顏色是否正確，有沒有缺角，能適合大多數LED產品，通過串口和PLC通訊，把良品或不良品的信息傳送給PLC，PLC對其進行處理。

全自動貼標、膜機——方案介紹

系統配置：

1.相機：3－5個模擬或數字相機。

2.鏡頭：CCTV鏡頭，倍率:0.3X-3X。

3.光源：環形光，條形光。

4.馬達：4－8個

5.氣缸：3－10個

6.軟件：HKSVision，可做整機的系統軟件（包含所有圖像和運動系統）。

產品介紹：

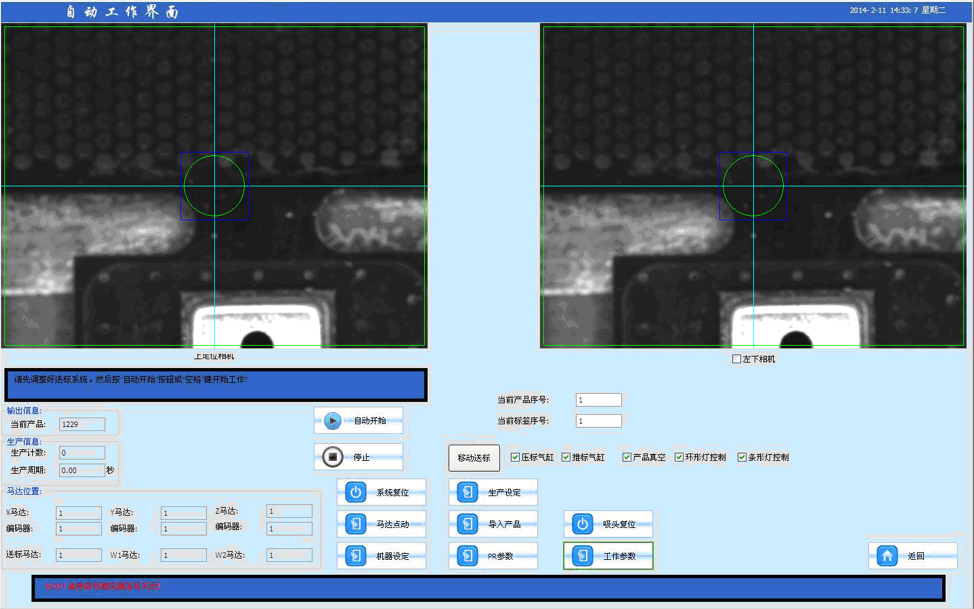

我公司自主研發的貼標機軟件,是一款專用于各式電路板、手機貼膜等產品上貼標、膜的全自動貼標機器系統軟件.     此機器軟件是以伺服電機為工作平臺、采用高速數字相機、WINDOWS XP 32位操作系統,軟件操作簡單方便,帶有自動送標、剝標、拾標、貼標等功能,真正實現了自動化。

產品和標簽都有定位。

精度   XY方向：+-0.01mm。角度：0.1度。

全自動擺料機——方案介紹

系統配置：

1.相機：1個500萬數字相機。

2.鏡頭：CCTV鏡頭，倍率:0.3X-3X。

3.光源：面光源。

4.馬達：4個

5.氣缸：6個

6.軟件：HKSVision，可做整機的系統軟件（包含所有圖像和運動系統）。

產品介紹：

我公司自主研發的擺料機軟件,是一款專用于無序擺放的小產品，通過機器把產品按方向擺放在規定的制具盤內。     此機器軟件是以伺服電機為工作平臺、采用高速數字相機、WINDOWS XP 32位操作系統,軟件操作簡單方便,帶有自動拾取、定位、擺放等功能,真正實現了自動化。

產品定位精度 XY方向：+-0.02mm。角度：0.1度。
